Descrizione del prodotto
Tubo flessibile ondulato flessibile ss304 dell'acciaio inossidabile
1. Descrizione
Intervallo di grandezza: DN6 fino a DN600
Spessore della parete: 0.15 fino a 0.8mm
Materiale: Sus304, 304L, 316, 316L, sus321, rame
Intervallo di pressione: Fino a 128MPa
Tipo del tubo flessibile: Tubi flessibili ondulati del metallo e tubo flessibile elicoidale del metallo
Tipo dell'estremità Dei prodotti: Flange, montaggi, accoppiamenti del camlock, capezzolo di saldatura, ecc…
Spessore della parete: 0.15 fino a 0.8mm
Materiale: Sus304, 304L, 316, 316L, sus321, rame
Intervallo di pressione: Fino a 128MPa
Tipo del tubo flessibile: Tubi flessibili ondulati del metallo e tubo flessibile elicoidale del metallo
Tipo dell'estremità Dei prodotti: Flange, montaggi, accoppiamenti del camlock, capezzolo di saldatura, ecc…
2. Tipi di collegamento differenti
* Maschio del cono di BSPT,
* Femmina del cono di BSP con la noce della parte girevole
* Femmina piana del fronte di BSP con la noce della parte girevole
* Accoppiamenti del camlock DIN2828
* Montaggi del NPT
* I collegamenti della flangia, i codici della flangia possono essere DIN2500, l'ANSI la B 16.5, JIS B2210-84.
3. Parametro
| No. | DN | Identificazione | OD | Distanza del passo | Spessore della parete | Peso teorico (KG/M) |
| 1 | 12 | 11.6 | 18 | 3 | 0.2 | 0.17 |
| 2 | 15 | 14.4 | 21.5 | 3.5 | 0.3 | 0.28 |
| 3 | 18 | 17.4 | 25.5 | 3.5 | 0.3 | 0.34 |
| 4 | 20 | 19.4 | 27 | 4.5 | 0.3 | 0.38 |
| 5 | 25 | 24.4 | 32.5 | 5 | 0.3 | 0.46 |
| 6 | 32 | 31.4 | 40 | 5.5 | 0.3 | 0.6 |
| 7 | 40 | 39.4 | 50 | 6 | 0.3 | 0.75 |
| 8 | 50 | 49.4 | 63 | 7.5 | 0.3 | 0.9 |
| 9 | 65 | 64.4 | 81 | 9 | 0.3 | 1.6 |
| 10 | 80 | 79.2 | 98 | 10.5 | 0.4 | 2 |
| 11 | 100 | 99.2 | 120 | 13 | 0.4 | 2.6 |
| 12 | 125 | 124 | 150 | 14.5 | 0.5 | 3.9 |
| 13 | 150 | 149 | 180 | 17.5 | 0.5 | 4.3 |
| 14 | 200 | 198.8 | 240 | 24 | 0.6 | 6.8 |
| 15 | 250 | 248.4 | 300 | 28 | 0.8 | 11 |
| 16 | 300 | 298 | 355 | 33.5 | 1 | 17.5 |
| 17 | 350 | 348 | 410 | 35 | 1 | 20 |
| 18 | 400 | 397.6 | 460 | 40 | 1.2 | 25 |
| 19 | 450 | 447.6 | 489 | 45 | 1.2 | 29 |
| 20 | 500 | 497.6 | 545 | 45 | 1.2 | 33.5 |
| 21 | 600 | 597.6 | 650 | 50 | 1.2 | 40.5 |

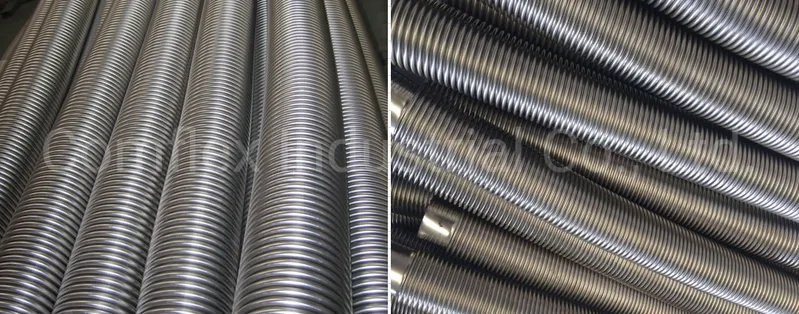

4. Tubo flessibile del metallo flessibile
Tubo flessibile del metallo flessibile con montaggio differente
5. Luogo di fabbricazione

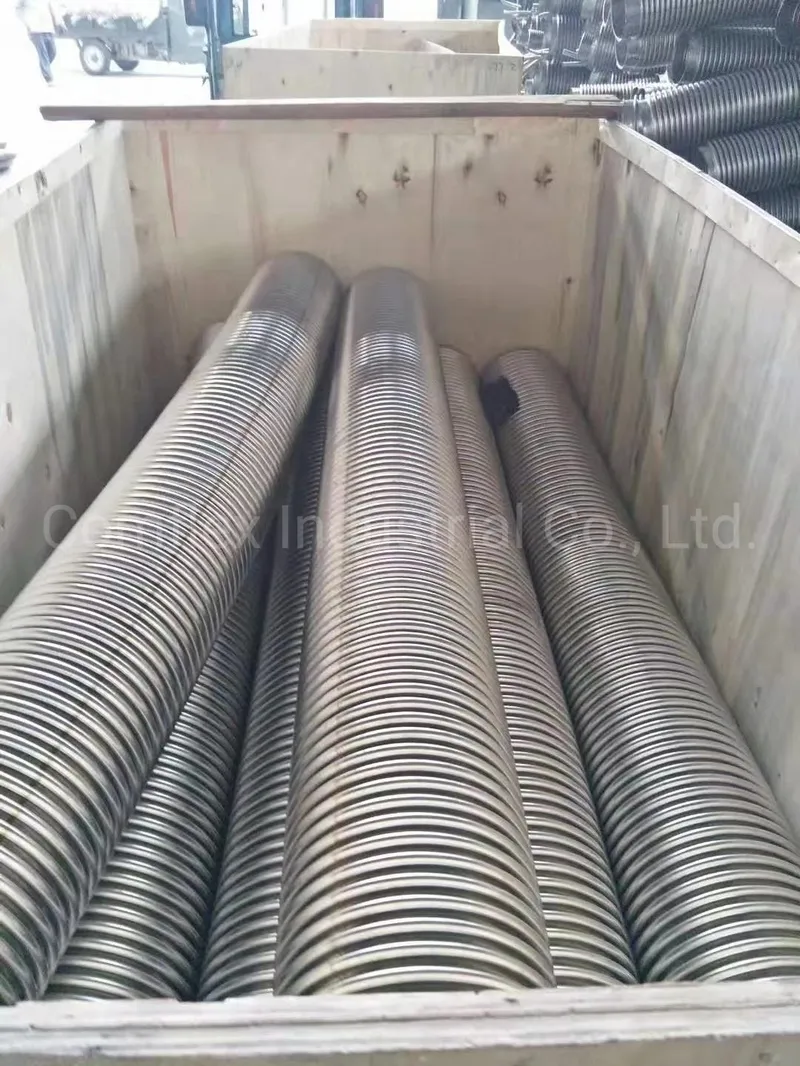

6. Packing& Delivery
7. FAQ
Q: Perché Tanti fornitori li scelgono?
A: Poiché Siamo uno dei fornitori più Professionisti del tubo flessibile del metallo con più Di 25 anni di esperienza
Q: Che formati potete fare?
A: Tutti i formati da DN6 fino a DN400
Q: Che genere di montaggi potete fornire il tubo flessibile del metallo?
A: Noci, l'adattatore, capezzolo, con il filetto del NPT o di BSP, possiamo personalizzare il nostro tubo flessibile secondo il vostro requisito
Dobbiamo conoscere le informazioni seguenti per dargli la nostra migliore citazione per il tubo flessibile
A: Illustrazioni tecniche
B: Materiale del tubo flessibile: Sus304, 321 o 316L
C: Materiale dei montaggi, sono estremità Del tubo o della flangia? Codice della flangia?
D: Lunghezza e diametro
E: Pressione di esercizio e temperatura del tubo flessibile
F: Applicazione del tubo flessibile
